CS500S CHIEFUL Current Transducer
سنسور جریان CS500S با قابلیت اندازه‌گیری جریان 500 آمپر ساخت شرکت چیفول CHIEFUL چین می باشد.
سنسور جریان CS500S قابلیت اندازه گیری جریان های ac و dc با پهنای باند قابل اندازه‌گیری از صفر تا بیست کیلوهرتز می باشد.
مزایا سنسور جریان CS500S :
- قابلیت اندازه گریری 500 آمپر
- ولتاژ خروجی 4 ولت
- تغذیه بایپلار 15 ولت
- نوع حلقه باز
- دارای طراحی بسیار ظریف و فشرده
- قابلیت نسب روی تابلو، قابلیت اندازه گیری با دقت بالا
- زمان پاسخ بسیار کوتاه
- دمای کارکرد -25 الی 85 درجه سانتیگراد
ترانسدیوسر سنسور جریان CS500S از نوع اثر هال با قابلیت اندازه‌گیری جریان 500 آمپر ساخت شرکت چیفول CHIEFUL چین می باشد.
قابلیت اندازه گیری جریان های ac و dc با پهنای باند قابل اندازه‌گیری از صفر تا بیست کیلوهرتز می باشد.
مزایا سنسور جریان CS500S:
- نصب آسان
- قابلیت نسب روی تابلو
- سایز کوچک و بهینه سازی فضا
- یک طراحی برای رنج وسیعی از جریان ها
- رفرنس داخلی و خارج
- زمان پاسخ بسیار کوتاه
- دارای طراحی بسیار ظریف و فشرده
- دارای ولوم (OFS-Zero adjustment)
- دارای ولوم (GIN- Gain adjustment)
- جریان اندازه گیری 500 آمپر
- حداکثر جریان انداره گیری 1200 آمپر
- طراحی شده برای اندازگیری جریان کابل
کاربردهای سنسور جریان CS500S:
- اینورتر کنترل دور موتور
- منبع تغذیه سوییچینگ
- مبدل های AC / DC
- منبع تغذیه بدون وقفه (UPS)
- برنامه های جدید انرژی نوآورانه (توربین های بادی)
- اینورترهای جوشکاری
یک سنسور اثر هال مبدلی است که در پاسخ به تغییرات میدان مغناطیسی خروجی ولتاژ نشان می‌دهد. با اعمال میدان‌های مغناطیسی نسبتاً بزرگ ولتاژ خروجی در محدودهٔ چند میکرو ولت میباشد.
برای ارتقا حساسیت حسگر و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس باید از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده کرد.

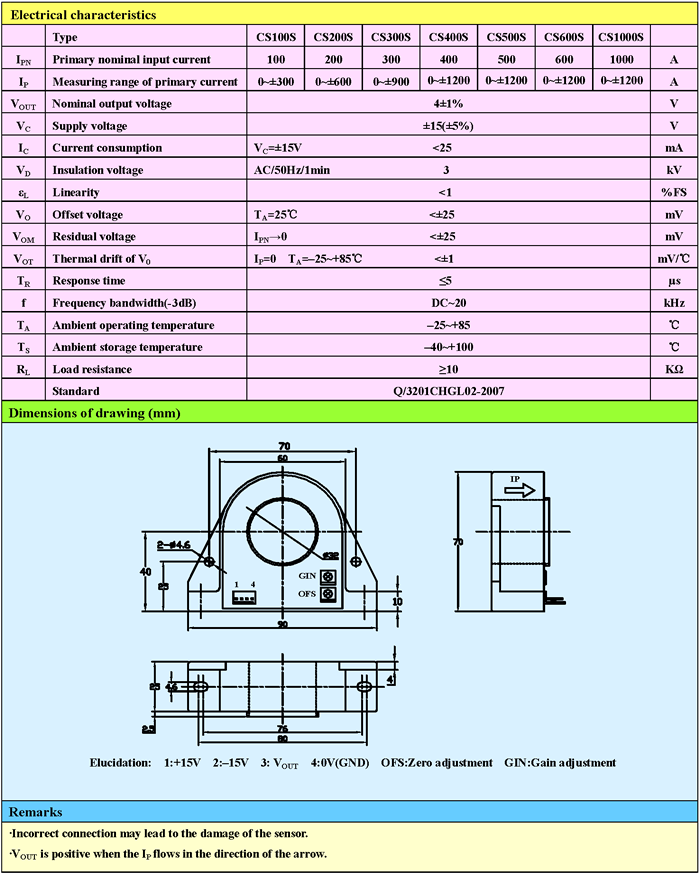

| کد فنی محصول | |
|---|---|
| شرکت سازنده | |
| خانواده محصول | |
| تکنولوژی | |
| کمیت مورد اندازه گیری | جریان الکتریکی |
| جریان مورد اندازه گیری | 500 آمپر |
| حداکثر جریان قابل اندازه گیری | 1200 آمپر |
| نوع سیگنال ثانویه | ولتاژ |
| مقدار نامی سیگنال ثانویه | 4 ولت |
| نوع ولتاژ تغذیه | ولتاژ بایپلار DC |
| دقت | 1 % |
| ولتاژ تغذیه | +15 – 15 V |
| نوع نصب | پانل, کابل |
| دمای کارکرد | -25 °C / 85 °C |
